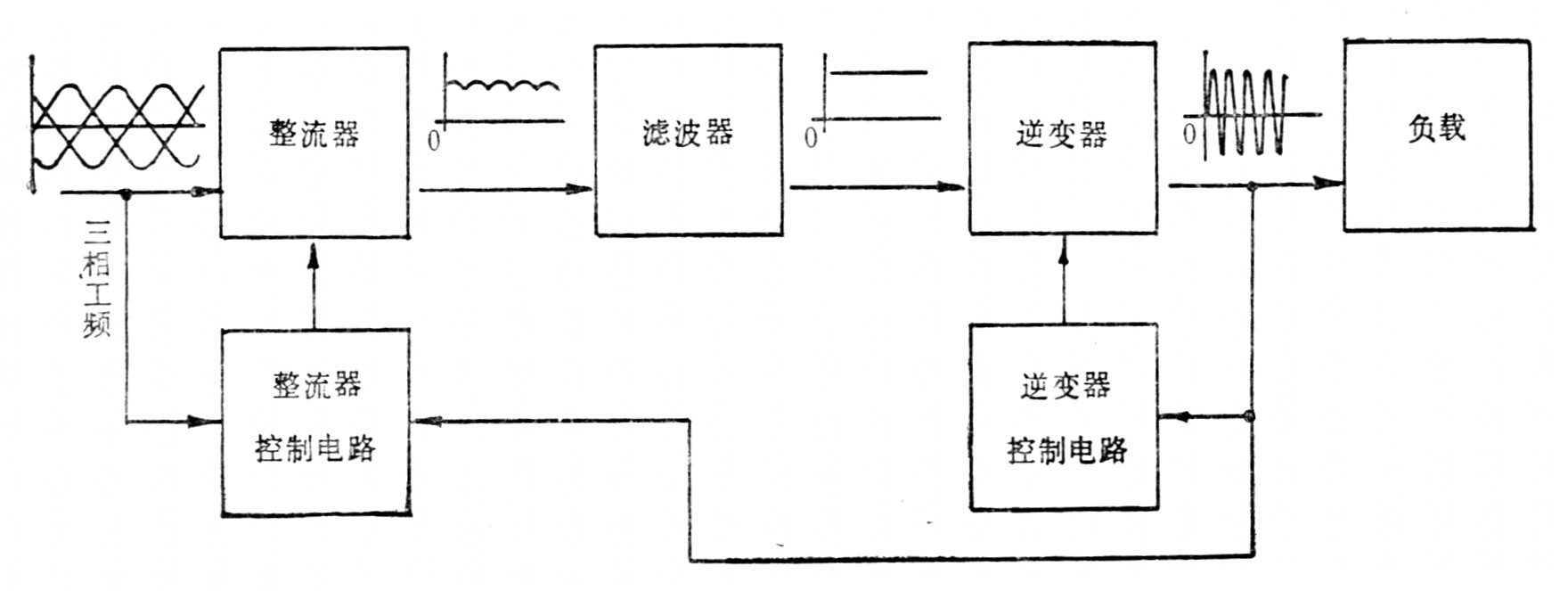

??  ??如圖所示，可控硅中頻裝置系由可控或不可控整流器、濾波器、逆變器及一些控制和保護電路組成。工作時，三相工頻電流經整流器整成脈動直流，經濾波器變成平滑直流送到逆變器，逆變器是采用可控硅作為電子開關的，它將直流電轉變成頻率較高的電流供給負載。在中頻感應爐中，中頻電流是通過感應線圈把能量輸送給負載的，而感應線圈往往就是逆變器中的一個部件。感應線圈和爐料一起顯示的功率因數很低，為了提高功率因數，需要由調諧電容器向感應加熱負載提供無功能量。實際中，電容器與感應線圈串聯或并聯、串并聯聯合使用，據此可把逆變器分成三種：

    1)當電容器與感應線圈在逆變器中組成串聯諧振時，稱為串聯逆變器。串聯逆變器的電壓是感應線圈電壓的函數，逆變器的電流與線圈電流相同。

    2)當電容器和感應線圈在逆變器中組成并聯諧振時，稱為并聯逆變器。并聯逆變器的電壓與線圈電壓相同，而逆變器的電流則較線圈電流小得多，前者是后者的函數。并聯逆變器的性能更接近于中頻發電機組，在感應爐中應用較廣。

    3)綜合了串聯和并聯逆變器的特點的串并聯逆變器。

    此外，還有能提高工作頻率的倍頻逆變器等。這些都是無源逆變器，因為它們都不是把變成的交流電能送回電源的。

    實際上，無源逆變器的線路結構繁多，分類方法也很多。例如：按逆變器輸出的相數，可分為單相，三相和多相；按線路結構，可分為對稱和不對稱；或橋式和非橋式等。用于感應加熱的逆變器的線路結構主要有單相橋式并聯、串聯、串并聯和倍頻逆變線路。這些線路各具特點，不可能明確劃分它們的應用范圍，更不能簡單地比較它們的優缺點。

????
